폭발물처리공구 A Set (국방부 우수상용품)

모델명	제품구성 및 [모델명] 포함수량
REMOTE INITIATOR SET A	무선폭파기 [1680] 1Con, 1Rec	폭파기[콤보 [SBS-T] 1ea	저항측정기 [106OD] 1ea	도통시험기 [C-3 BS] 1ea
	전선코일 [50m] 2ea	전기테입 [DSEC] 2ea	뇌관집게 [EOD crimper] 1ea	도폭선커터 [EOD Cutter] 1ea
	뇌관박스 [Cap Box] 1ea	T튜브커넥터 [T connector] 10ea	도폭선클립 [Fuse clip] 10ea	펠리칸케이스 1ea



2023년 국방부 상용품

폭발물처리 공구키트

폭파기 SET A





---------------세부 구성품 설명서 ------------

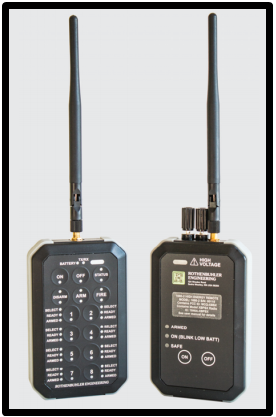

∎무선 원격 폭파기 <모델명 : Model 1680 사진> ∎좌측사진 : 송신기(통제기)[Controller] ∎우측사진 : 수신기(폭파기)[Receiver]

§ 제품명 § 무선 원격 폭파기 (Remote Firing Device) § 구 성 § 1) 송신기 (통제기:[Controller]) ----- 1ea 2) 수신기 (폭파기:[Receiver]) ----- 1ea 3) 보관용 가방(플라스틱 하드케이스) --- 1ea 4) EBW (Exploding Bridge Wire) ---25ea (EBW : Shock Tube를 전기발파기로 기폭시킬 수 있는 전기선) § 특 징 § ∎전기기폭 / Shock Tube기폭 모두가능 ∎작은 크기 가벼운 무게 ∎최대 통제가능 수신기 : 8개 (※기본 1개 송신기, 1개 수신기 제공) ∎송신거리 : 1.2~1.6km (조준선) (※조준선 : 사람시야에서 볼 수 있는 최적의 환경에서의 거리 [평야, 매우 큰 대지] ) ∎배터리 : AAA 리튬배터리 (대기모드로 12시간 대기가능)



<모델명 : Model 1680 부속 악세서리 사진> ∎EBW (Exploding Bridge Wire) (EBW : Shock Tube를 전기발파기로 기폭시킬 수 있는 연결 전기선)

∎방수 : IP67 (1m 깊이의 방수가능) ∎양방향 통신 [2-way communicaion] (※데이타의 송신과 수신이 '통제기'와 '수신기'가 양방향으로 이루어지는 방식.) ∎상태확인 : 각각 수신기의 격발상태 / 배터리 상태를 확인할 수 있음. ∎다단폭파 가능 : 각 수신기 별로 딜레이타임을 두어 폭파시간을 순차적으로 폭파하는 기능. ∎운용온도 : -30℃ ~ +60℃ (전기폭파) 0℃ ~ +60℃ (Shock tube 폭파) ∎크기 147mm * 79mm × 29mm ∎무게 통제기 : 244g 수신기 : 255g ∎격발능력 전기뇌관 80발 / Shock Tube 1line 기폭가능 ∎장전시간 : 12초 ∎수신기를 개별 / 그룹별 지정폭파가능.

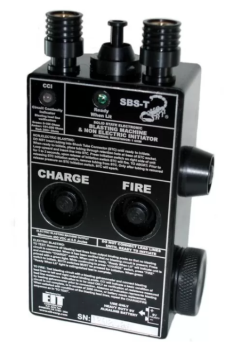

∎유선 폭파기 (전기/ Shock tube 콤보) 대표<모델명 : SBS-T>	§ 제품명 § ∎유선 폭파기 (전기 / Shock tube 콤보) <모델명 : SBS-T> § 구 성 § 1) 폭파기 SBS - T ----- 1ea § 특 징 § ∎격발능력 전기뇌관 200발 / Shock Tube 1line 기폭가능∎전기 회로 연결 여부 확인용 테스터 내장됨. (※전기 저항 값에 따라 세가지 다른 색이 표시됨)
	저항 측정범워	LED표시색깔
	0~150옴	녹색
	151~250옴	노란색
	260옴 이상	빨간색
	∎테스터 신호 전류 : 0.9mA ∎기폭 전압과 에너지 : - 전기식 : 450VDC / 5 Joul - 비전기식 : 2500VDC / 0.5joul ∎충전시간 : 3초 (전기/비전기) ∎배터리 : 알카라인 9v배터리 ∎크기 : W 7.6 × D 5.0× H 15.2 cm ∎무게 : 654g

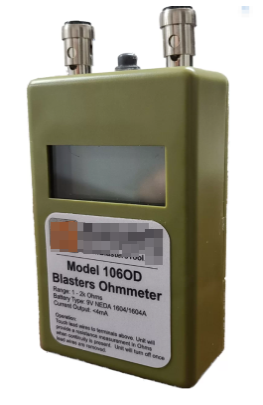

∎저항측정기 (Blasting OHM METER) <모델명 : 106OD 사진>

§ 제품명 § ∎저항측정기 (Blasting OHM METER) <모델명 : 106OD> § 구 성 § 1) 저항측정기 106OD ----- 1ea § 특 징 § ∎EOD 및 발파용 전선 회로 저항측정기 ∎LCD 백라이트 기능 ∎미광무국 (MSHA) 안전 승인 ∎전류출력 : 4mA 이하 ∎배터리 : 알카라인 9v배터리 ∎크기 : W 25 × D 60× H 27 mm ∎무게 : 0.14kg



∎회로 테스터 (Circuit Tester) <모델명 : C-3 BULLSEYE CIRCUIT TESTER>

§ 제품명 § ∎회로 테스터 (Circuit Tester) <모델명 : C-3 BULLSEYE CIRCUIT TESTER> § 구 성 § 1) 회로테스터 C-3 ----- 1ea § 특 징 § ∎발파회로 결선이 끝난후 양끝을 측정단자에 대면 진동으로 회로 결선여부를 확인할 수 있음. ∎강한진동은 직사광선과 시끄러운 환경에서의 전술적 상황에서 빠른 회로 결선 확인에 유용함. ∎저항 판독값에 따라 세가지 진동모드가 있음.



∎EOD 코일 전선 50m <모델명 :PR-FW-50>

§ 제품명 § ∎EOD 코일 전선 50m § 구 성 § 1) EOD 코일 전선 50m ----- 2ea § 특 징 § ∎단단하며, 굵기23게이지 구리재질 이중전선. ∎미군 EOD 부대에서 적용 사용중. ∎신속한 설치 속도가 특징. (EOD작전중 최대 30km 속도로 주행중인 차량 에서 전선을 꼬이지 않고, 풀어 설치할수 있음.) (이라크/아프가니스탄에서 사용되어 입증됨.) ∎신속한 전선배포 50m, 100m, 200m 제작 ∎윤활유 코팅 / 절연/ 끝부분 단락시켜둠. ∎무게 : 0.34kg (50m 전선코일) ∎저항 : 7옴 (50m 전선코일)



∎절연테이프 <모델명 : DSEC ELECTRICAL TAPE>

§ 제품명 § ∎절연테 이프 <모델명 : DSEC ELECTRICAL TAPE> § 구 성 § 1) ∎절연테이프 ----- 2ea § 특 징 § ∎전천후 전기 절연테이프. ∎불규칙한 표면에 잘 부착됨. ∎태양, 물, 기름 등에 내성이 높음.



∎퓨즈/튜브 커터 (Fuse /Tube cutter) <모델명 : DSEC EOD CUTTER>	§ 제품명 § ∎퓨즈/튜브 커터 (Fuse /Tube cutter) <모델명 : DSEC EOD CUTTER> § 구 성 § 1) 퓨즈/튜브 커터 ----- 1ea § 특 징 § ∎도폭선, NONEL튜브 등 모든 절단용 커터 ∎고강도 항공기 알루미늄 소재 ∎교체가능한 블레이드 / 잠금장치 ∎크기 : 173mm × 46mm × 8.9mm
∎이중 뇌관집게 (Dual Cap Crimper) <모델명 : DSEC EOD Cap Crimper>	§ 제품명 § ∎이중 뇌관집게 (Dual Cap Crimper) <모델명 : DSEC EOD Cap Crimper> § 구 성 § 1) 이중 뇌관집게 ----- 1ea § 특 징 § ∎비자성, 스파크 방지 제품 ∎고강도 항공기 알루미늄 소재 ∎미군과 캐나다 군대에서 승인하고 사용중. ∎도폭선 커터 기능 내장됨 ∎크기 : 173mm × 46mm × 8.9mm ∎무게 : 0.09 kg



∎뇌관 박스 <모델명 : DSEC Blasting Cap Box>

§ 제품명 § ∎뇌관 박스 <모델명 : DSEC Blasting Cap Box> § 구 성 § 1) 뇌관 보관통 ----- 1ea § 특 징 § ∎잠금 클립이 있는 플라스틱 ∎뇌관 10개 또는 209프라이머 100개 보관가능 ∎크기 : 63.5mm × 50.8mm NSN : 8140-00-168-6881



∎Nonel Tube T형 커넥터 (Nonel Tube T Connector) <모델명 : DSEC Nonel T Connector>	§ 제품명 § ∎Nonel Tube T형 커넥터 <모델명 : DSEC Nonel T Connector> § 구 성 § 1) 퓨즈/튜브 커터 ----- 10ea § 특 징 § ∎T커넥터를 사용하면 여러개의 Nonel Tube를 연결하여 동시에 격발할 수 있습니다.
∎뇌관 / 도폭선 연결용 클립 <모델명 : DSEC Cap / Fuse Clip>	§ 제품명 § ∎뇌관 / 도폭선 연결용 클립 <모델명 : DSEC Cap / Fuse Clip> § 구 성 § 1) ∎뇌관 / 도폭선 연결용 클립 -----10ea § 특 징 § ∎뇌관과 도폭선의 견고하고 신속한 결속가능.
