폭발물 처리공구 B Set (국방부 우수상용품)



REMOTE INITIATOR SET B	무선폭파기 [1678] 1Con, 1Rec	폭파기[콤보 [IBM-101] 1ea	저항측정기 [XR3] 1ea	도통시험기 [M2] 1ea
	전선코일 [50m] 2ea	전기테입 [DSEC] 2ea	뇌관집게 [EOD crimper] 1ea	도폭선커터 [EOD Cutter] 1ea
	뇌관박스 [Cap Box] 1ea	T튜브커넥터 [T connector] 10ea	도폭선클립 [Fuse clip] 10ea	펠리칸케이스 1ea



2023년 국방구 상용품

폭발물처리 공구키트

폭파기 SET B

​

--------세부구성품 설명서-------

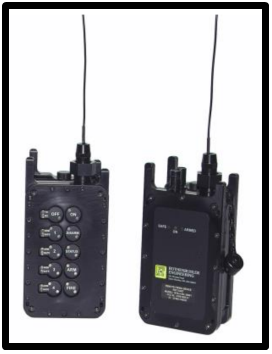

∎고출력 무선 원격 폭파기 <모델명 :Model 1678 사진> ∎좌측사진 : 송신기(통제기)[Controller] ∎우측사진 : 고출력 수신기(폭파기)[Receiver]

§ 제품명 § 고출력 무선 원격 폭파기 (High Energy Remote Firing Device) § 구 성 § 1) 송신기 (통제기:[Controller]) ----- 1ea 2) 수신기 (폭파기:[Receiver]) ----- 1ea 3) 보관용 가방 (플라스틱 하드케이스) --- 1ea 4) 충전기 (송신기/수신기 충전) --- 1ea 5) EBW (Exploding Bridge Wire) ---25ea (EBW : Shock Tube를 전기발파기로 기폭시킬 수 있는 전기선) § 특 징 § ∎군수용과 산업용으로 모두 쓰이는 안전하고, 확실하고, 정확한 고출력 군용 무선 폭파기 ∎전기기폭 / Shock Tube기폭 모두가능 ※Shock Tube는 EBW사용하여 기폭가능 ∎최대 통제가능 수신기 : 8개 (※기본 1개 송신기, 1개 수신기 제공)



∎군수/산업용 무선 원격 폭파기 <모델명 :Model 1678 부속 악세서리 사진> ∎EBW (Exploding Bridge Wire) (EBW : Shock Tube를 전기발파기로 기폭시킬 수 있는 연결 전기선)

∎(보안성) 수신기는 암호화된 디지털 송신기가 보내는 명령에만 작동함. ∎송신거리 : 19km (조준선) (※조준선 : 사람시야에서 볼 수 있는 최적의 환경에서의 거리 [평야, 매우 큰 대지] ) ∎배터리 : 재 충전용 리튬수소망간 배터리 (대기모드로 12시간 대기가능) ∎충전기 : 송신기, 수신기 최대 5개 충전가능 충전시간 1-4시간 ∎방수 : IP67 (1m 깊이의 방수가능) ∎빠른 양방향 통신 [2-way communicaion] (※데이타의 송신과 수신이 '통제기'와 '수신기'가 양방향으로 이루어지는 방식.) ∎상태확인 : 각각 수신기의 격발상태 / 배터리 상태를 확인할 수 있음. ∎다단폭파 가능 : 각 수신기 별로 딜레이타임을 두어 폭파시간을 순차적으로 폭파하는 기능. ∎운용온도 : -30℃ ~ +60℃ (전기폭파) -26℃ ~ +60℃ (Shock tube 폭파) ∎크기 163mm * 89mm × 61mm ∎무게 통제기 : 1.2kg , 수신기 : 1.1g ∎격발능력 전기뇌관 100발 / Shock Tube 1line 기폭가능 ∎장전시간 : 4초 ∎수신기를 개별 / 그룹별 지정폭 파가능. ∎미군 (육군,해군,공군, 해병대) 사용 제품.

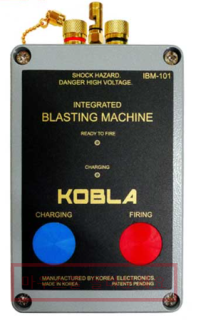

∎유선 폭파기 (전기 / Shock tube 콤보) <모델명 : IBM101>

§ 제품명 § ∎유선 폭파기 (전기 / Shock tube콤보) <모델명 : IBM101> § 구 성 § 1) 폭파기 IBM101 ----- 1ea § 특 징 § ∎격발능력 전기뇌관 / Shock Tube 1line 기폭가능 ∎기폭 전압과 에너지 : 전기식 : 450VDC / 6.8 Joul 비전기식 : 2500VDC / 6.8 Joul ∎충전시간 : 3초 (전기식) , 1초 (비전기식) ∎배터리 : 알카라인 9v배터리 ∎크기 : 82×127×58 mm ∎무게 : 610g



∎저항측정기 (Blasting OHM METER) <모델명 : XR3 사진>

§ 제품명 § ∎저항측정기 (Blasting OHM METER) <모델명 : XR3> § 구 성 § 1) 저항측정기 XR3 ----- 1ea § 특 징 § ∎발파회로 결선이 끝난후 양끝을 측정단자에 대고 우측단자를 누르면 저항치가 숫자로 나타나며, 그에 앞서 회로의 저항을 미리 계산하여 화면의 수치와 상이하면 회로 결선상에 문제가 있는 것이니, 결선 점검후 재 측정하여 사용. ∎측정단자 [ Push button Switch 방식] ∎LCD Display ∎Low battery 경고등 ∎배터리 교환용 커버완벽한 방수 ∎완벽한 방수, 방폭설계로 제작됨 ∎전류출력 : 0.15mA 이하 ∎크기 : 77 × 100× 32 mm ∎무게 : 223g



∎회로 테스터 (Circuit Tester) <모델명 : M2 사진>

§ 제품명 § ∎저항측정기 (Blasting OHM METER) <모델명 : M2> § 구 성 § 1) 저항측정기 M2 ----- 1ea § 특 징 § ∎발파회로 결선이 끝난후 양끝을 측정단자에 대면 저항치가 Digital Meter에 표시됨. ∎배터리 : 3V LITURM BATTERY (CR2032) ∎완벽한 방수, 방폭설계로 제작됨 ∎측정전류 : 0.00025A (규정전류 0.01A이하) ∎크기 : 33 × 51× 13 mm ∎무게 : 32 g



∎EOD 코일 전선 50m <모델명 :PR-FW-50>

§ 제품명 § ∎EOD 코일 전선 50m § 구 성 § 1) EOD 코일 전선 50m ----- 2ea § 특 징 § ∎단단하며, 굵기23게이지 구리재질 이중전선. ∎미군 EOD 부대에서 적용 사용중. ∎신속한 설치 속도가 특징. (EOD작전중 최대 30km 속도로 주행중인 차량 에서 전선을 꼬이지 않고, 풀어 설치할수 있음.) (이라크/아프가니스탄에서 사용되어 입증됨.) ∎신속한 전선배포 50m, 100m, 200m 제작 ∎윤활유 코팅 / 절연/ 끝부분 단락시켜둠. ∎무게 : 0.34kg (50m 전선코일) ∎저항 : 7옴 (50m 전선코일)



∎절연테이프 <모델명 : DSEC ELECTRICAL TAPE>

§ 제품명 § ∎절연테 이프 <모델명 : DSEC ELECTRICAL TAPE> § 구 성 § 1) ∎절연테이프 ----- 2ea § 특 징 § ∎전천후 전기 절연테이프. ∎불규칙한 표면에 잘 부착됨. ∎태양, 물, 기름 등에 내성이 높음.

∎퓨즈/튜브 커터 (Fuse /Tube cutter) <모델명 : DSEC EOD CUTTER>	§ 제품명 § ∎퓨즈/튜브 커터 (Fuse /Tube cutter) <모델명 : DSEC EOD CUTTER> § 구 성 § 1) 퓨즈/튜브 커터 ----- 1ea § 특 징 § ∎도폭선, NONEL튜브 등 모든 절단용 커터 ∎고강도 항공기 알루미늄 소재 ∎교체가능한 블레이드 / 잠금장치 ∎크기 : 173mm × 46mm × 8.9mm
∎이중 뇌관집게 (Dual Cap Crimper) <모델명 : DSEC EOD Cap Crimper>	§ 제품명 § ∎이중 뇌관집게 (Dual Cap Crimper) <모델명 : DSEC EOD Cap Crimper> § 구 성 § 1) 이중 뇌관집게 ----- 1ea § 특 징 § ∎비자성, 스파크 방지 제품 ∎고강도 항공기 알루미늄 소재 ∎미군과 캐나다 군대에서 승인하고 사용중. ∎도폭선 커터 기능 내장됨 ∎크기 : 173mm × 46mm × 8.9mm ∎무게 : 0.09 kg

∎뇌관 박스 <모델명 : DSEC Blasting Cap Box>

§ 제품명 § ∎뇌관 박스 <모델명 : DSEC Blasting Cap Box> § 구 성 § 1) 뇌관 보관통 ----- 1ea § 특 징 § ∎잠금 클립이 있는 플라스틱 ∎뇌관 10개 또는 209프라이머 100개 보관가능 ∎크기 : 63.5mm × 50.8mm NSN : 8140-00-168-6881

∎Nonel Tube T형 커넥터 (Nonel Tube T Connector) <모델명 : DSEC Nonel T Connector>	§ 제품명 § ∎Nonel Tube T형 커넥터 <모델명 : DSEC Nonel T Connector> § 구 성 § 1) 퓨즈/튜브 커터 ----- 10ea § 특 징 § ∎T커넥터를 사용하면 여러개의 Nonel Tube를 연결하여 동시에 격발할 수 있습니다.
∎뇌관 / 도폭선 연결용 클립 <모델명 : DSEC Cap / Fuse Clip>	§ 제품명 § ∎뇌관 / 도폭선 연결용 클립 <모델명 : DSEC Cap / Fuse Clip> § 구 성 § 1) ∎뇌관 / 도폭선 연결용 클립 -----10ea § 특 징 § ∎뇌관과 도폭선의 견고하고 신속한 결속가능.
