폭발물 처리공구 Set C (국방부 우수상용품)

EOD INITIATOR SET C	비전기식폭파기 [Surefire] 또는 [NE2] 중 1ea		전기식 폭파기 [XB50] 또는 [L-50] 중 1ea
	[Surefire]	[NE2]	[XB50]	[L-50]
	저항측정기 [XR3] 또는 [106OD] 중 1ea		도통시험기 [M2] 또는 [C-3 BS] 중1ea
	[XR3]	[106OD]	[M2] 1ea	[C-3 BS] 1ea
	멀티툴 [OHT] 또는 EOD300Tool 중1ea		뇌관집게 [EOD crimper] 1ea	도폭선커터 [EOD Cutter] 1ea
	OHT	EOD 300 Tool
	EOD파우치 [EOD파우치] 또는 [허벅지EOD] 중1		뇌관박스 [Cap Box] 1ea	전기테입 [DSEC] 2ea
	[EOD파우치]	[허벅지EOD]
	T튜브커넥터 [T connector] 10ea	전선코일 [50m] 2ea	도폭선클립 [Fuse clip] 10ea	-끝-



2023년 국방부 상용품 폭발물처리공구키트

폭파기 SET C

​

-----세부구성품 설명서-----

∎비전기 폭파기 (Shock tube 폭파기) <모델명 : SureFire Starter 사진>	§ 제품명 § ∎비전기 폭파기 (Shock tube 폭파기) <모델명 : SureFire Starter> § 구 성 § 1) 비전기 폭파기 SureFire Starter --- 1ea § 특 징 § ∎3mm 또는 4mm Nonel Tube 점화가능 ∎출력 전압과 에너지 : 비전기식 : 2200VDC / 0.4Joule ∎충전시간 / 격발시간 : 1초 (비전기) ∎배터리 : 알카라인 9v배터리 ∎크기 : W 7.6 × D 3.8 × H 10.2 cm ∎무게 : 250g

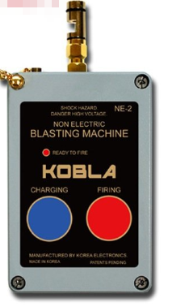

∎비전기 폭파기 (Shock tube 폭파기) <모델명 : NE2 사진>	§ 제품명 § ∎비전기 폭파기 (Shock tube 폭파기) <모델명 : NE2> § 구 성 § 1) 비전기 폭파기 NE2 --- 1ea § 특 징 § ∎완벽한 방수, 방폭 제품임. ∎출력 전압과 에너지 : 비전기식 : 2500VDC / 0.4Joule ∎충전시간 / 격발시간 : 1초 (비전기) ∎배터리 : 알카라인 9v배터리 ∎크기 : W 66 × D 46 × H 100 mm ∎무게 : 450g

∎전기식 폭파기 (Electric 폭파기) <모델명 : XB50 사진>	§ 제품명 § ∎전기식 폭파기 (Electric 폭파기) <모델명 : XB50> § 구 성 § 1) 전기식 폭파기 XB 50 --- 1ea § 특 징 § ∎완벽한 방수, 방폭 제품임. ∎충전시간이 짧아 뇌관 50발이하 폭파에 최적화 됨. ∎ 출력에너지 : 4.75Joule ∎충전시간 / 격발시간 : 2~3초 (비전기) ∎배터리 : 알카라인 9v배터리 ∎크기 : W 66 × D 46 × H 100 mm ∎무게 : 450g

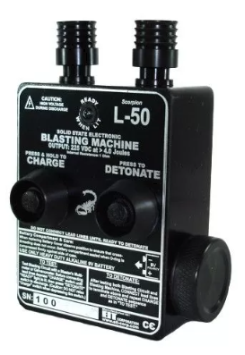

∎전기식 폭파기 (Electric 폭파기) <모델명 : L-50 사진>	§ 제품명 § ∎전기식 폭파기 (Electric 폭파기) <모델명 : L-50> § 구 성 § 1) 전기식 폭파기 L-50 --- 1ea § 특 징 § ∎CE 인증제품. ∎50옴 발파기 ∎출력에너지 : 4.0Joule ∎충전시간 / 격발시간 : 2~3초 (비전기) ∎배터리 : 알카라인 9v배터리 ∎크기 : W 7.6 × D 3.81 × H 10.13cm ∎무게 : 450g ∎북미/유럽 EOD부대 사용중.

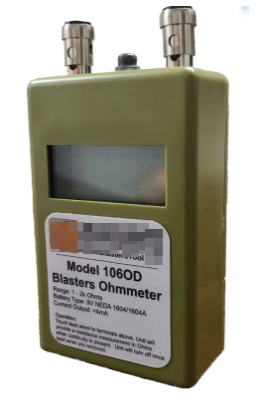

∎저항측정기 (Blasting OHM METER) ​ ​ <모델명 : 106OD 사진>	§ 제품명 § ∎저항측정기 (Blasting OHM METER) <모델명 : 106OD> § 구 성 § 1) 저항측정기 106OD ----- 1ea § 특 징 § ∎EOD 및 발파용 전선 회로 저항측정기 ∎LCD 백라이트 기능 ∎미광무국 (MSHA) 안전 승인 ∎전류출력 : 4mA 이하 ∎배터리 : 알카라인 9v배터리 ∎크기 : W 25 × D 60× H 27 mm ∎무게 : 0.14kg
∎저항측정기 (Blasting OHM METER) <모델명 : XR3 사진>	§ 제품명 § ∎저항측정기 (Blasting OHM METER) <모델명 : XR3> § 구 성 § 1) 저항측정기 XR3 ----- 1ea § 특 징 § ∎발파회로 결선이 끝난후 양끝을 측정단자에 대고 우측단자를 누르면 저항치가 숫자로 나타나며, 그에 앞서 회로의 저항을 미리 계산하여 화면의 수치와 상이하면 회로 결선상에 문제가 있는 것이니, 결선 점검후 재 측정하여 사용. ∎측정단자 [ Push button Switch 방식] ∎LCD Display ∎Low battery 경고등 ∎배터리 교환용 커버완벽한 방수 ∎완벽한 방수, 방폭설계로 제작됨 ∎전류출력 : 0.15mA 이하 ∎크기 : 77 × 100× 32 mm ∎무게 : 223g

​ ∎회로 테스터 (Circuit Tester) <모델명 : C-3 BULLSEYE CIRCUIT TESTER>	§ 제품명 § ∎회로 테스터 (Circuit Tester) <모델명 : C-3 BULLSEYE CIRCUIT TESTER> § 구 성 § 1) 회로테스터 C-3 ----- 1ea § 특 징 § ∎발파회로 결선이 끝난후 양끝을 측정단자에 대면 진동으로 회로 결선여부를 확인할 수 있음. ∎강한진동은 직사광선과 시끄러운 환경에서의 전술적 상황에서 빠른 회로 결선 확인에 유용함. ∎저항 판독값에 따라 세가지 진동모드가 있음.

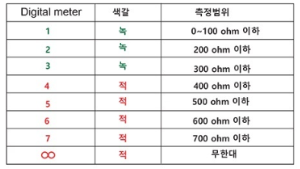

∎회로 테스터 (Circuit Tester) <모델명 : M2 사진>	§ 제품명 § ∎저항측정기 (Blasting OHM METER) <모델명 : M2> § 구 성 § 1) 저항측정기 M2 ----- 1ea § 특 징 § ∎발파회로 결선이 끝난후 양끝을 측정단자에 대면 저항치가 Digital Meter에 표시됨. ∎배터리 : 3V LITURM BATTERY (CR2032) ∎완벽한 방수, 방폭설계로 제작됨 ∎측정전류 : 0.00025A (규정전류 0.01A이하) ∎크기 : 33 × 51× 13 mm ∎무게 : 32 g

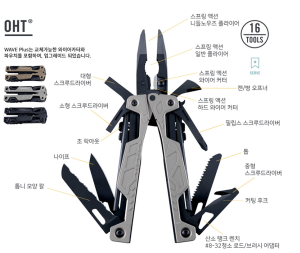

∎EOD 멀티툴 (모델명 : Leatherman OHT) <모델명 : Leatherman OHT 사진>	§ 제품명 § ∎EOD 멀티툴 <모델명 : Leatherman OHT> --- 1ea § 구 성 § ​

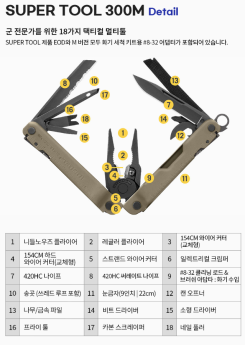

∎EOD 멀티툴 (모델명 : Leatherman EOD 300) <모델명 : Leatherman EOD 300 사진>	§ 제품명 § ∎EOD 멀티툴 <모델명 : Leatherman EOD 300> -- 1ea § 구 성 §

∎퓨즈/튜브 커터 (Fuse /Tube cutter) <모델명 : DSEC EOD CUTTER>	§ 제품명 § ∎퓨즈/튜브 커터 (Fuse /Tube cutter) <모델명 : DSEC EOD CUTTER> § 구 성 § 1) 퓨즈/튜브 커터 ----- 1ea § 특 징 § ∎도폭선, NONEL튜브 등 모든 절단용 커터 ∎고강도 항공기 알루미늄 소재 ∎교체가능한 블레이드 / 잠금장치 ∎크기 : 173mm × 46mm × 8.9mm
∎이중 뇌관집게 (Dual Cap Crimper) <모델명 : DSEC EOD Cap Crimper>	§ 제품명 § ∎이중 뇌관집게 (Dual Cap Crimper) <모델명 : DSEC EOD Cap Crimper> § 구 성 § 1) 이중 뇌관집게 ----- 1ea § 특 징 § ∎비자성, 스파크 방지 제품 ∎고강도 항공기 알루미늄 소재 ∎미군과 캐나다 군대에서 승인하고 사용중. ∎도폭선 커터 기능 내장됨 ∎크기 : 173mm × 46mm × 8.9mm ∎무게 : 0.09 kg

∎EOD 파우치 사진	§ 제품명 § ∎EOD 파우치 § 구 성 § 1) EOD 파우치 ----- 1ea § 특 징 § ∎미군이 사용하는 EOD파우치 ∎다양한 내부 수납공간 ∎크기 : 15.3 × 22.9 × 7.3
∎허리/허벅지 크로스오버 EOD 파우치 사진	§ 제품명 § ∎허리/허벅지 크로스오버 EOD 파우치 사진 § 구 성 § 1) EOD 파우치 ----- 1ea § 특 징 § ∎미군이 사용하는 EOD파우치 ∎허리나 허벅지에 착용하고 임무수행가능 ∎크기 : 15.3 × 28 × 12.7

∎뇌관 박스 <모델명 : DSEC Blasting C ap Box>

§ 제품명 § ∎뇌관 박스 <모델명 : DSEC Blasting Cap Box> § 구 성 § 1) 뇌관 보관통 ----- 1ea § 특 징 § ∎잠금 클립이 있는 플라스틱 ∎뇌관 10개 또는 209프라이머 100개 보관가능 ∎크기 : 63.5mm × 50.8mm NSN : 8140-00-168-6881

∎Nonel Tube T형 커넥터 (Nonel Tube T Connector) ​​ ​​ <모델명 : DSEC Nonel T Connector>	§ 제품명 § ∎Nonel Tube T형 커넥터 <모델명 : DSEC Nonel T Connector> § 구 성 § 1) 퓨즈/튜브 커터 ----- 10ea § 특 징 § ∎T커넥터를 사용하면 여러개의 Nonel Tube를 연결하여 동시에 격발할 수 있습니다.
∎뇌관 / 도폭선 연결용 클립 <모델명 : DSEC Cap / Fuse Clip>	§ 제품명 § ∎뇌관 / 도폭선 연결용 클립 <모델명 : DSEC Cap / Fuse Clip> § 구 성 § 1) ∎뇌관 / 도폭선 연결용 클립 -----10ea § 특 징 § ∎뇌관과 도폭선의 견고하고 신속한 결속가능.
∎절연테이프 <모델명 : DSEC ELECTRICAL TAPE>	§ 제품명 § ∎절연테 이프 <모델명 : DSEC ELECTRICAL TAPE> § 구 성 § 1) ∎절연테이프 ----- 2ea § 특 징 § ∎전천후 전기 절연테이프. ∎불규칙한 표면에 잘 부착됨. ∎태양, 물, 기름 등에 내성이 높음.

∎EOD 코일 전선 50m <모델명 :PR-FW-50>

§ 제품명 § ∎EOD 코일 전선 50m § 구 성 § 1) EOD 코일 전선 50m ----- 2ea § 특 징 § ∎단단하며, 굵기23게이지 구리재질 이중전선. ∎미군 EOD 부대에서 적용 사용중. ∎신속한 설치 속도가 특징. (EOD작전중 최대 30km 속도로 주행중인 차량 에서 전선을 꼬이지 않고, 풀어 설치할수 있음.) (이라크/아프가니스탄에서 사용되어 입증됨.) ∎신속한 전선배포 50m, 100m, 200m 제작 ∎윤활유 코팅 / 절연/ 끝부분 단락시켜둠. ∎무게 : 0.34kg (50m 전선코일) ∎저항 : 7옴 (50m 전선코일)

​
